2012年06月02日

【日本型3線式】直線レール 300mm (KTM/TER)



14img581c.jpg レール単体の高さは、両側の6.0mmに対して、中央が5.7mmで、絶縁紙の分だけ低くなっている様だ。軌間は32.0mmで、スラックは無い。枕木の長さは58.5mm、枕木とレールを含めた高さは11.5mm。レールを接続する差込部の長さは12mm。1本当たりの重さは55g。
 直線は他に500mm長があった。
 これらの製品は後期のもので、抜け止めが付属している。左はその説明図で、ポイントに添付されていたもの。

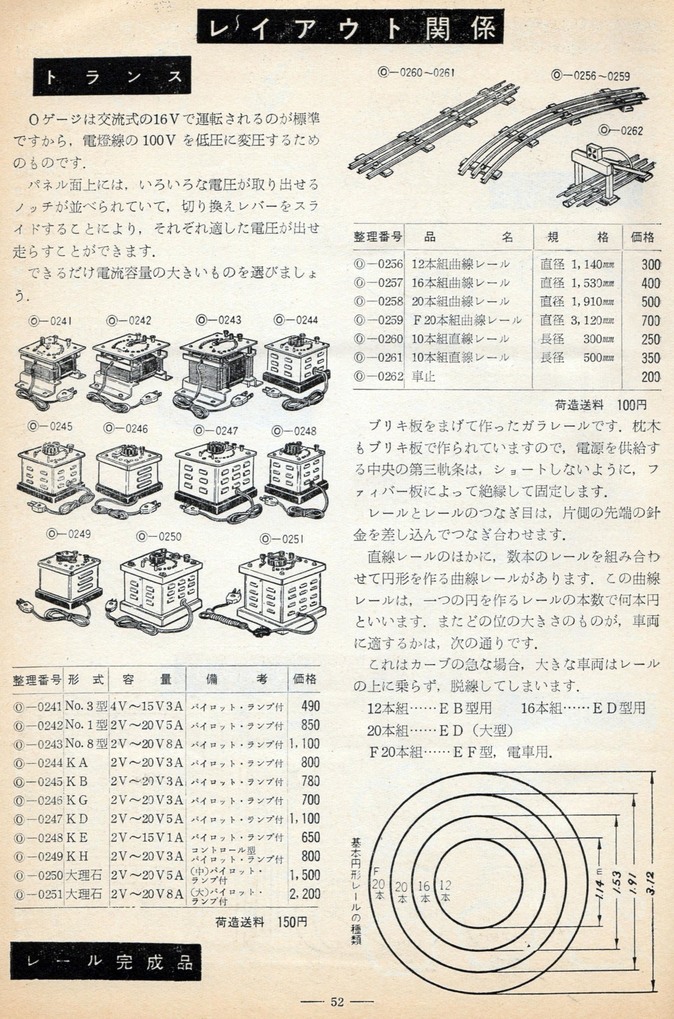

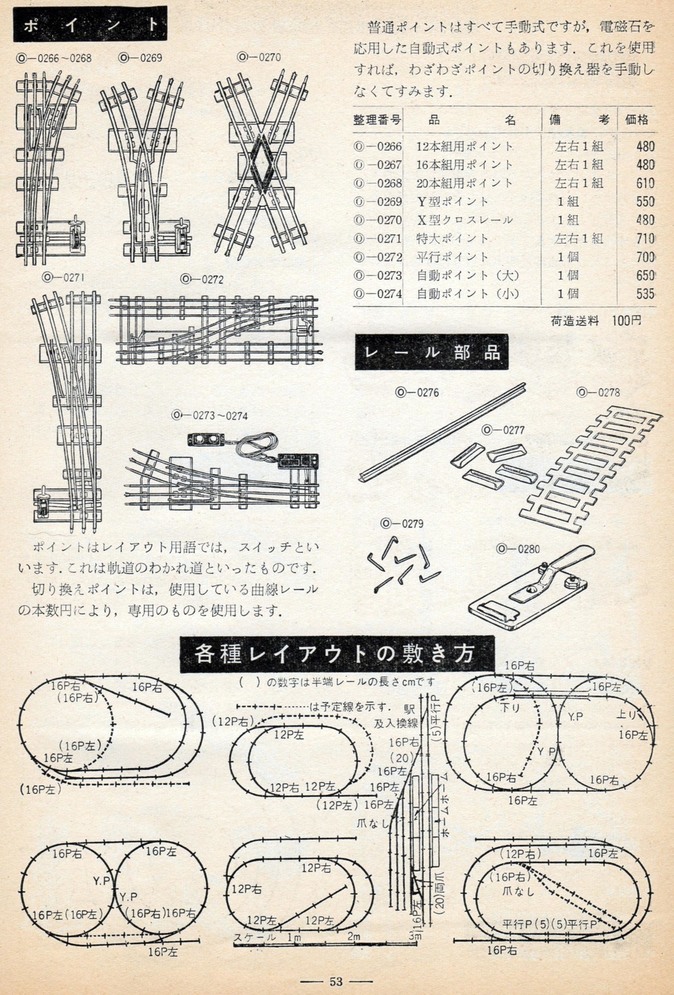

 下は、「模型とラジオ」誌1961年4月号付録(TransPacific R.R.)の「鉄道部品ものしり帳」より引用(クリックで拡大)。




ラベル:KTM/TER
